网络摄像机的低照度与宽动态

作者:管理员 来源:本站 浏览数:476 发布时间:2013/7/18 14:17:27

    一、低照度

    低照度是指网络摄像机在低照度的环境下的图像细节还原能力,通常是以最低照度(单位Lux)来表示。它是反映光照强度的一种单位,其物理意义是照射到单位面积上的光通量,照度的单位是每平方米的流明(Lm)数,也叫做勒克斯(Lux): 1Lux=1Lm/平方米,一般1LUX大约等于1烛光在1米距离的照度。

    常见环境与参考照度:

    摄像机按照度可分为:

    普通型:正常工作所需照度1~3lux;

    月光型:正常工作所需照度0.1lux左右;

    红外型:采用红外灯照明,在0lux的情况下也可以成像。


    常见环境与参考照度:

常见环境

参考照度

常见环境

参考照度

夏日阳光下

100000lux

室内日光灯

100lux

阴天室外

10000lux

黄昏室内

10lux

电视台演播室

1000lux

20cm处烛光

10-15lux

距60w台灯60cm桌面

300lux

夜间路灯

0.1lux



    二、宽动态

    宽动态范围是图像能分辨最亮的亮度信号值与能分辨的最暗的亮光信号值的比值。宽动态的表现方式以“倍数”或“dB”来表示,普通摄像机(称V1)的动态范围一般在10dB左右,宽动态摄像机的动态范围一般至少在60dB左右。

    在一些明暗反差过大的场合,一般的摄像机由于传感器感光特性所限制,摄取的图像往往会出现背景过亮或前景太暗的情况。针对这种情况,宽动态技术应运而生,较好地解决了这一问题。而在此之前,传统的摄像机一般会采取背光补偿功能来适应光线反差大的场合。

    常规摄像机视场中的物体在亮度较高的背景光下,若要看门口或窗外的物体,通常采用中央背光补偿(BLC)模式。它主要是靠提升视场中央部分的亮度和降低视场四周部分的亮度来达到看清位于中央位置内物体的目的。

    逆光补偿虽然改善了拍摄主体的亮度,但是图像质量或多或少会劣化下降。而宽动态这一技术是同一时间曝光两次,一次快,一次慢,再进行DSP图像合成,从而能够同时看清画面上明暗反差强烈的物体。虽然二者都是为了克服在强背光环境条件下,看清目标而采取的措施,但背光补偿是以牺牲画面的对比度为代价的,所以从某种意义上说,宽动态技术是背光补偿的升级。

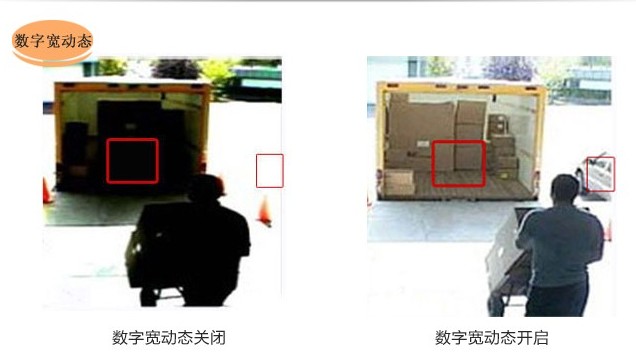

    下面的对比图简单说明宽动态差别:
