  • S020A-TQ7
  • 点击数:2163

型号\参数\特性 S020A-TQ7
系统 主芯片 Hi3516C V300
操作系统 Linux/LiteOS
板型 单板
显示 图像传感器 200万1/2.7"OV2735
视频分辨率 1920×1080
有效像素 200W
视频压缩标准 H.265Pro
视频帧率 MAX 30 FPS
视频码率 128kbps~8Mbps
VBS和CBS手动切换
同步方式 内同步
信噪比 38.6db
低照度 0Lux(IR ON)
音频 音频输入 支持
压缩方式 G.711 U
功能 隐私遮挡 支持4个区域遮挡
曝光控制 自动/手动
增益控制 自动
白平衡 自动
日夜功能 软件手动设置IR-CUT的切换方式
视频调节 支持对比度、亮度、饱和度、锐度等调节
远程操作 系统设置、码流管理、账户管理、网络管理等
移动侦测 支持
报警方式 蜂鸣器、邮件、客户端、NVR等
拓展功能 WIFI/UART/音频
最大连接数 32
电动变焦 支持
移动终端 手机操作系统 Andriod,IOS
网络 以太网 10M/100M以太网,RJ45接口
码流 双码流
网络协议 HTTP,TCP/IP,ICMP,RTSP,UDP,RTCP,SMTP,DHCP,DNS,PPPoE
尚维云 支持
WIFI功能 可支持
ONVIF 支持
供电 电源 DC 12V/2A
环境 温度 -20℃~+60℃
静电 接触8KV,空气15KV
湿度 10%~90%





S020A-TQ7网络模组接线说明



一、功能简介



该方案为H.265方案之1080P极致38单板,由Hi3516C V300搭载Omnivision1/2.7CMOS感光器件。 硬件标配DC 12V电源、RJ45、音频输入、USBICRIR信号及UART等,为产品应用性提供更完善、便利的接口。





二、 接线定义

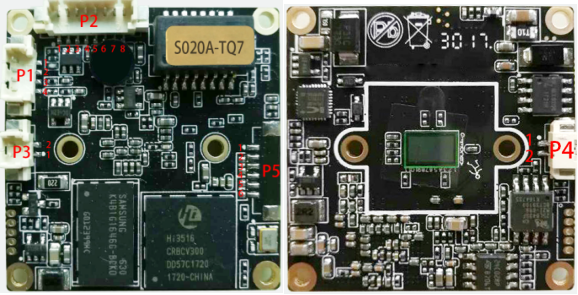

-核心板接口详细定义(图片仅供参考,以实物为准)





标注

针脚编号

针脚定义

功能

P1

1

12V+

电源正极

2

12V-

电源负极

P2

1

ETHTX+

ETHERNET 信号

2

ETHTX-

ETHERNET 信号

3

ETHRX+

ETHERNET 信号

4

ETHRX-

ETHERNET 信号

5

Audio IN

音频输入

6

NET_LED_ACT

连接指示灯

7

接地

接地负极

8

NET_LED_ACT

连接指示灯

P3

1

ICR+

滤光片正极

2

ICR-

滤光片负极

P4

1

IR+

红外检测信号

2

P5(选配)

1

3V3

电源

2

USB-

DP

3

USB+

DM

4

GND

接地

5

Audio in

音频输出(NG)

6

GND

接地
